本节将指导你如何在不同的平台上移植SGL图形库
SGL移植步骤¶
PC模拟器¶
安装make工具，确保make命令可用
安装MinGW工具链，确保gcc命令可用，这里推荐一个gcc工具链地址：MinGW 13.2.0 工具链
安装git工具，确保git命令可用
安装git工具后，打开git命令行，依次输入如下命令，即可完成SGL的移植：
git clone https://github.com/sgl-org/sgl-port-windows.git cd sgl-port-windows git submodule init git submodule update --remote cd demo make -j8 make run
执行完毕后，即可看到一个窗口，显示SGL的示例程序运行效果
小技巧
如果想修改模拟器的分辨率，可以在sgl_port_sdl2.c文件中修改CONFIG_SGL_PANEL_WIDTH和CONFIG_SGL_PANEL_HEIGHT的值
MCU平台¶
下载SGL发布版本代码：SGL_20260201.zip
解压后如下文件结构：
source
├─sgl.h SGL头文件
├─sgl_config.h SGL配置文件
├─core 核心库文件
├─draw 底层绘制库文件
├─fonts 字体库文件
├─include 头文件
├─misc 杂项文件
├─mm 内存管理文件
│ ├─lwmem lwmem内存管理库文件
│ ├─other 其他内存管理库文件
│ └─tlsf tlsf内存管理库文件
└─widgets 控件库文件
├─2dball 2D小球
├─arc 弧线
├─button 按钮
├─checkbox 复选框
├─circle 圆形
├─dropdown 下拉框
├─ext_img 扩展图片
├─icon 图标
├─keyboard 键盘
├─label 标签
├─led LED
├─line 线段
├─msgbox 消息框
├─numberkbd 数字键盘
├─polygon 多边形
├─progress 进度条
├─rectangle 矩形
├─ring 圆形环
├─scope 示波器
├─scroll 滚动条
├─slider 滑块
├─switch 开关
├─textbox 文本框
├─textline 文本行
└─unzip_image 解压图片
将SGL的所有代码拷贝到MCU的工程文件中，并添加所有文件，注意：对于mm目录下的文件，只需要添加lwmem目录下的文件，如果你的项目中已经有动态内存管理函数，则不需要添加mm目录下的文件，自己定义
sgl_mm_init，sgl_malloc，sgl_free函数即可。将sgl源码的sgl.h文件所在的目录添加到编译的头文件路径中
将sgl源码的include目录添加到编译的头文件中路径中
添加SGL的所有文件后，请修改
sgl_config.h文件，用于适配你的MCU平台，下面是一个示例：
#ifndef __CONFIG_H__
#define __CONFIG_H__
#define CONFIG_SGL_FBDEV_PIXEL_DEPTH 16 //颜色深度，这里是16位，即RGB565
#define CONFIG_SGL_FBDEV_ROTATION 0 //屏幕旋转角度，软件旋转，这里设置为0度，即不做旋转
#define CONFIG_SGL_FBDEV_RUNTIME_ROTATION 0 //屏幕实时旋转角度
#define CONFIG_SGL_SYSTICK_MS 10 //SGL图形刷新事件间隔，这里设置为10ms
#define CONFIG_SGL_EVENT_QUEUE_SIZE 16 //事件队列大小，这里设置为16
#define CONFIG_SGL_DIRTY_AREA_NUM_MAX 16 //脏区域最大数量，这里设置为16
#define CONFIG_SGL_ANIMATION 1 //是否启用动画，这里启用动画
#define CONFIG_SGL_DEBUG 1 //是否启用日志，这里启用日志，项目发布时，请关闭日志
#define CONFIG_SGL_LOG_COLOR 1 //是否启用日志颜色，这里启用日志颜色
#define CONFIG_SGL_LOG_LEVEL 0 //日志等级，0为全部输出，1为错误输出，2为警告输出，3为信息输出，4为调试输出
#define CONFIG_SGL_OBJ_USE_NAME 0 //是否启用对象名称，这里不启用对象名称
#define CONFIG_SGL_FONT_COMPRESSED 1 //是否启用字体压缩，这里启用字体压缩
#define CONFIG_SGL_BOOT_LOGO 1 ///是否启用启动logo，这里启用开机logo
#define CONFIG_SGL_HEAP_ALGO lwmem //内存管理算法，这里选择lwmem
#define CONFIG_SGL_HEAP_MEMORY_SIZE 10240 //内存大小，这里设置为10KB
#define CONFIG_SGL_FONT_SONG23 0 //是否启用宋体23号字体, 默认关闭
#define CONFIG_SGL_FONT_CONSOLAS14 0 //是否启用Consolas14号字体, 默认关闭
#define CONFIG_SGL_FONT_CONSOLAS23 0 //是否启用Consolas23号字体, 默认关闭
#define CONFIG_SGL_FONT_CONSOLAS24 1 //是否启用Consolas24号字体, 默认开启
#define CONFIG_SGL_FONT_CONSOLAS32 0 //是否启用Consolas32号字体, 默认关闭
#define CONFIG_SGL_FONT_CONSOLAS24_COMPRESS 1 //是否启用Consolas24号字体压缩，这里启用字体压缩
#endif //!__CONFIG_H__
小技巧
在刚开始移植SGL时，最好开启CONFIG_SGL_DEBUG这个值，这样可以使用串口输出调试日志，如果出现问题，可以快速定位原因。
对接屏幕底层驱动代码 在你的main函数中添加如下代码：
#include "sgl.h"
#define PANEL_WIDTH 320
#define PANEL_HEIGHT 240
static sgl_color_t panel_buffer[PANEL_WIDTH * 10];
void panel_flush_area(sgl_area_t *area, sgl_color_t *src)
{
uint16_t w = area->x2 - area->x1 + 1;
uint16_t h = area->y2 - area->y1 + 1;
tft_set_win(area->x1, area->y1, area->x2, area->y2);
GPIO_WriteBit(SPI_DC_PORT, SPI_DC_PIN, 1);
SPI1_WriteMultByte((uint8_t*)src, w * h * sizeof(sgl_color_t));
/* 调用sgl_fbdev_flush_ready()函数，告诉SGL框架，刷新完成，可以继续处理下一帧处理 */
sgl_fbdev_flush_ready();
}
void uart_put_string(const char *str)
{
/* 发送串口数据，将str中的数据发送出去 */
}
//你的SysTick中断处理函数，定时时间为1ms
void SysTick_Handler(void)
{
sgl_tick_inc(1);
}
int main(void)
{
sgl_fbinfo_t fbinfo = {
.xres = PANEL_WIDTH,
.yres = PANEL_HEIGHT,
.flush_area = panel_flush_area,
.buffer[0] = panel_buffer,
.buffer_size = SGL_ARRAY_SIZE(panel_buffer),
};
// 注册日志设备，可选
sgl_logdev_register(uart_put_string);
// 注册Framebuffer设备
sgl_fbdev_register(&fbinfo);
// 必须先初始化SysTick和屏幕设备，然后再初始化SGL框架
systick_init();
tft_init();
sgl_init();
//添加一个测试代码
sgl_obj_t *label = sgl_label_create(NULL);
sgl_obj_set_size(label, PANEL_WIDTH, 30);
sgl_obj_set_pos_align(label, SGL_ALIGN_CENTER);
sgl_label_set_font(label, &consolas24);
sgl_label_set_text(label, "Hello SGL!");
while (true) {
sgl_task_handler();
}
return 0;
}
上面的过程中定义了一个sgl_device_fb_t结构体，并且初始化了一些主要的参数，参数的含义如下：
xres: 屏幕的宽度yres: 屏幕的高度flush_area：刷新区域函数，用于刷新指定区域buffer[0]：帧缓冲区指针，指向帧缓冲区地址处，如何需要双帧缓冲区，则需要设置buffer[1]buffer_size：帧缓冲区大小，单位：缓冲区中像素点的个数
panel_flush_area函数用于刷新指定区域，参数为：
area：区域结构体指针，包含区域左上角和右下角的坐标x1：区域左上角X坐标y1：区域左上角Y坐标x2：区域右下角X坐标y2：区域右下角Y坐标src：区域数据指针 panel_flush_area函数必须调用sgl_fbdev_flush_ready()函数，用来告诉SGL框架，刷新完成，可以继续处理下一帧处理。
//DMA完成回调函数
void dma_complete_cb(void)
{
sgl_fbdev_flush_ready();
}
void panel_flush_area(sgl_area_t *area, sgl_color_t *src)
{
// 非阻塞模式
DMA_SendData_NoWait(src, (x2 - x1 + 1) * (y2 - y1 + 1)* sizeof(sgl_color_t));
}
当然，对于使用DMA发送数据时，请使用双缓冲，即添加一个缓冲区，即buffer[1]，大小和buffer[0]一样，即buffer_size
编译后，烧录到开发板上，即可看到屏幕显示“Hello SGL!”，整个移植主要只有四件事：
调用sgl_fbdev_register()函数注册FB设备
调用sgl_logdev_register()函数注册日志设备，可选
调用sgl_init()函数初始化SGL框架
在滴答中断中调用sgl_tick_inc()函数，定时为1ms
危险
sgl_tick_inc()所在的Systick或者定时器必须在SGL初始化之前就应该被初始化，否则会导致启动LOGO进入卡死状态，sgl_tick_inc()函数不是必须要在滴答中断中调用，你也可以在轮询或者线程中调用，每1ms调用一次即可。
KEIL IDE使用¶
1.创建工程¶

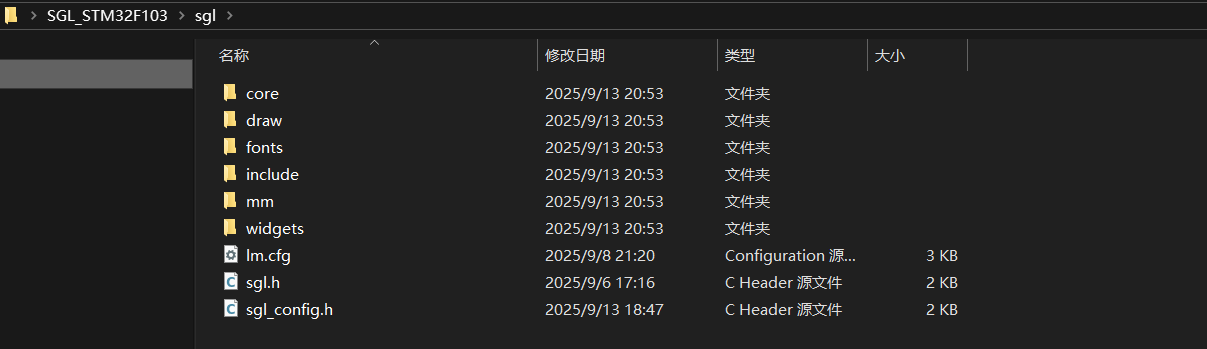

新建一个
SGL_STM32F103目录，然后创建一个sgl目录，然后将sgl源码的source目录下的所有文件复制到SGL_STM32F103/sgl/目录下。

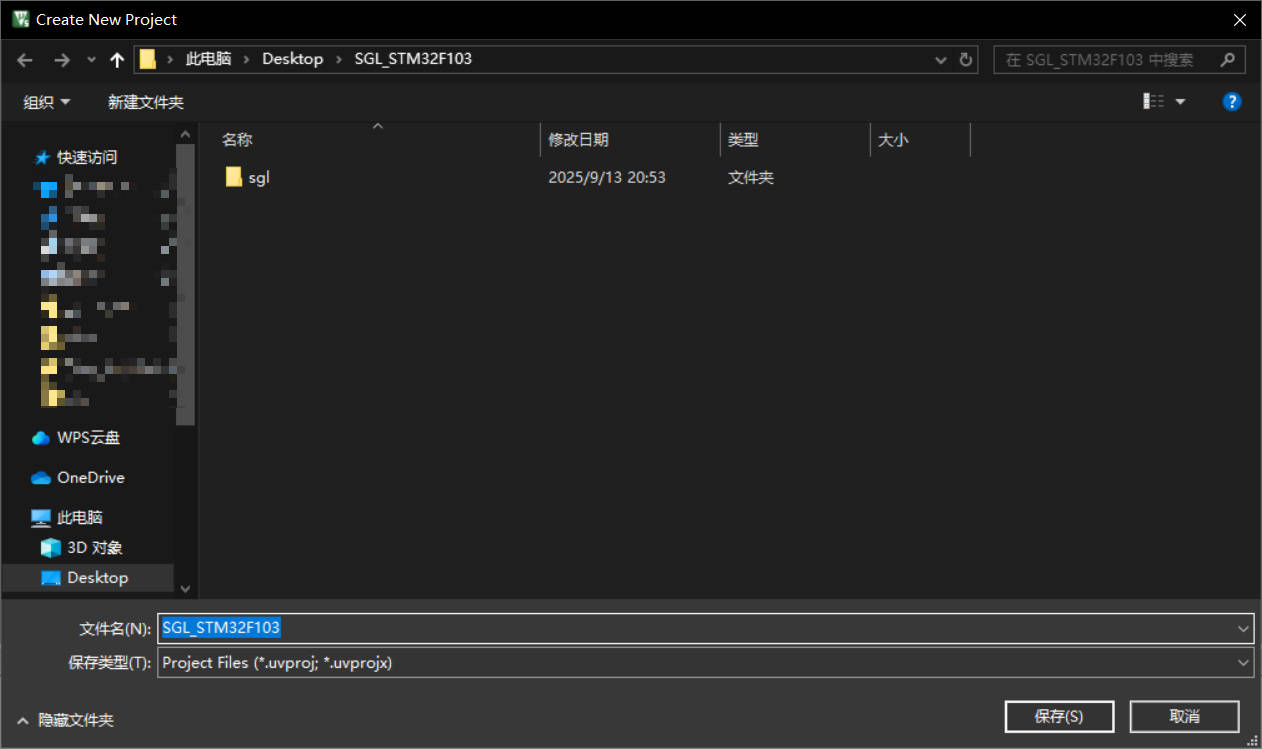

打开
MDK5软件，新建一个名为SGL_STM32F103的工程，保存到SGL_STM32F103目录下，点击【保存】。

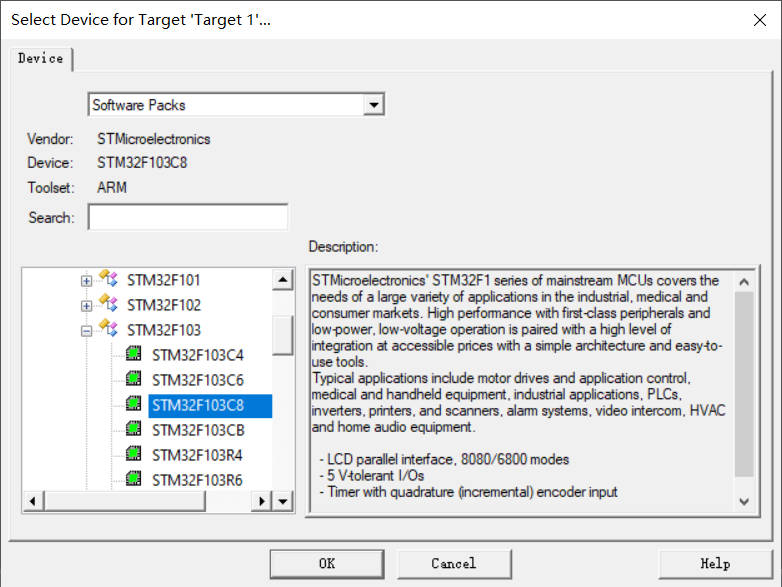

此时会进入芯片选择界面，然后选择STM32F103C8芯片，点击【OK】

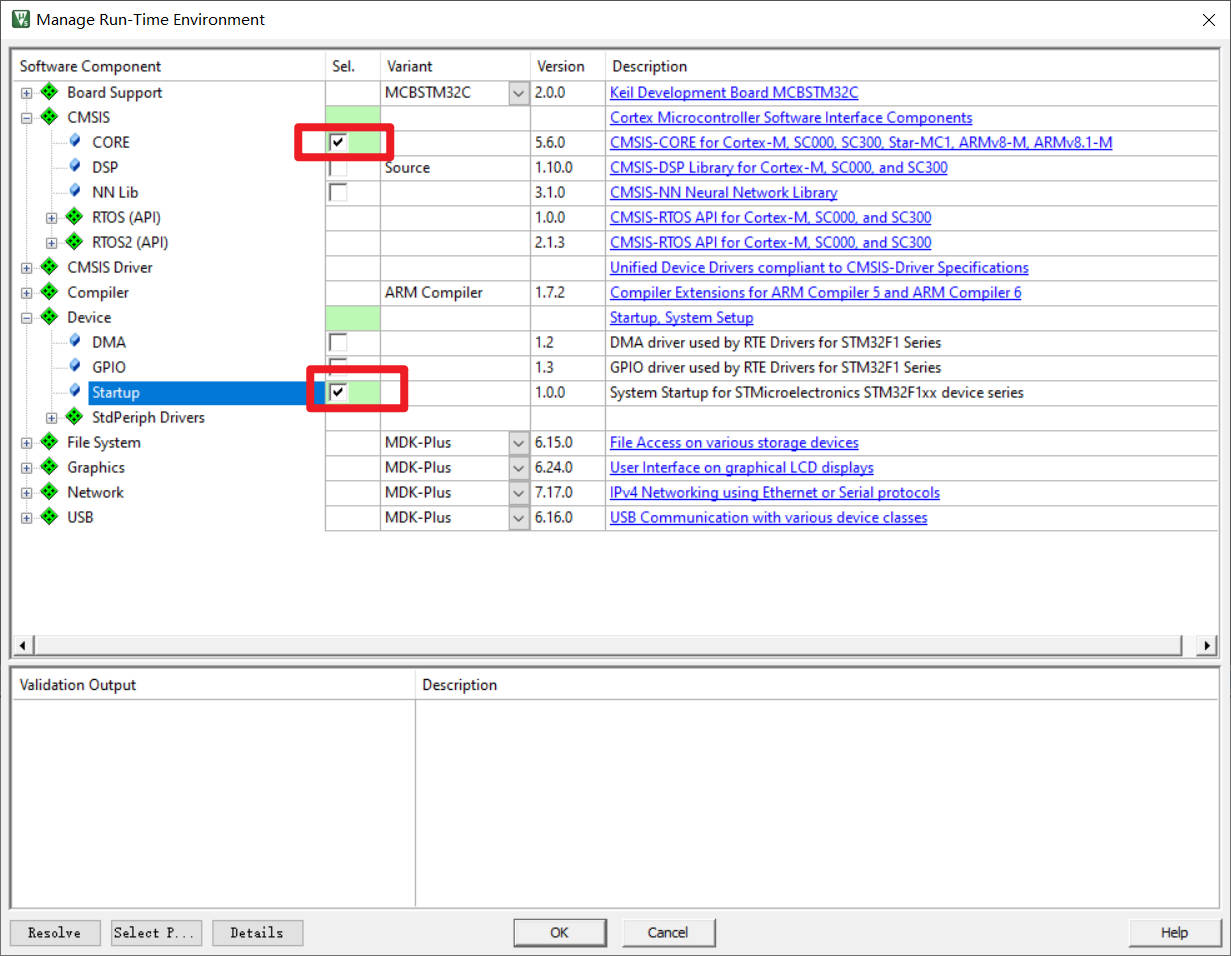

此时会进入
Manage Run-Time Environment界面，勾选CMSIS和Startup，然后点击【OK】。

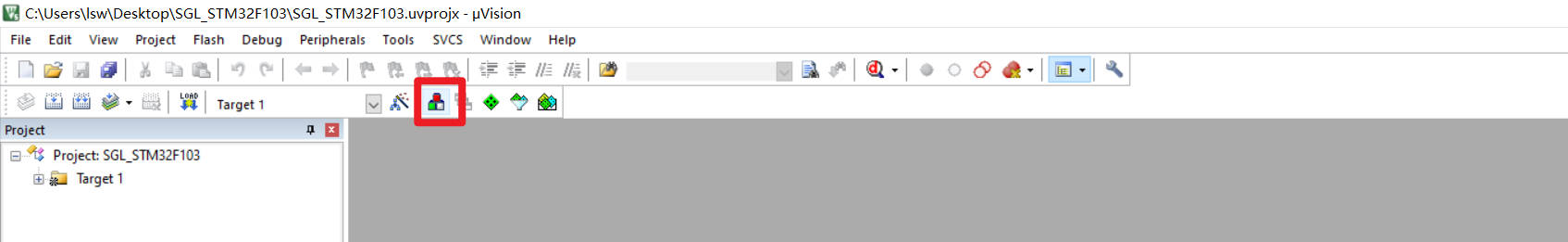

点击文件扩展管理器:
然后新建

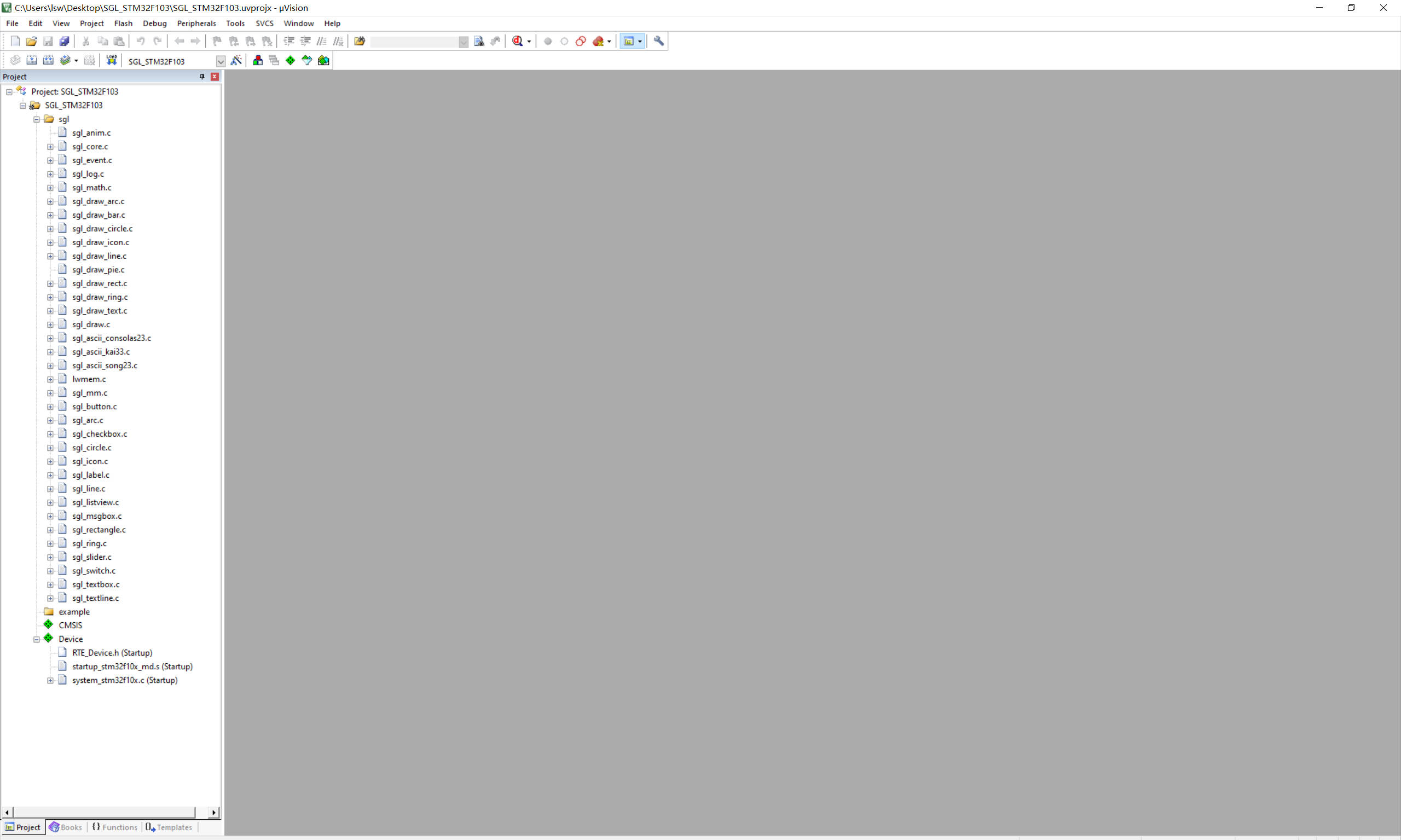

sgl和example目录结构，然后在sgl结构中，将sgl/core/目录下所有c文件添加，将sgl/draw/目录下所有c文件添加，将sgl/fonts/目录下所有c文件添加，将sgl/source/mm/lwmem/目录下的所有c文件添加，将sgl/source/widgets/目录下的所有文件添加，添加完毕后，目录结构如下：

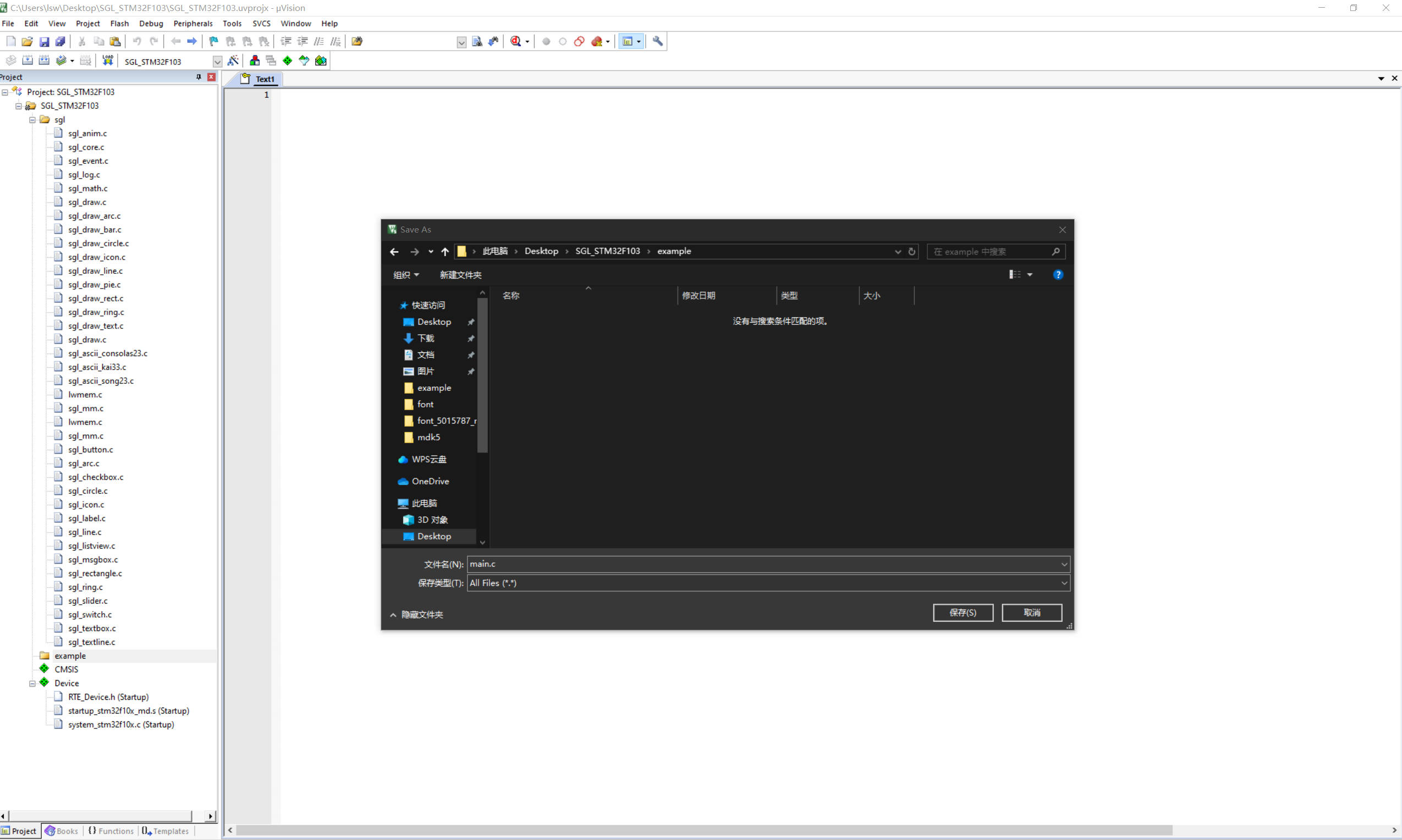

新建一个
main.c文件，然后保存到example文件夹下：
然后输入如下代码：
#include "stm32f10x.h" #include "sgl.h" #define PANEL_WIDTH 240 #define PANEL_HEIGHT 240 sgl_color_t panel_buffer[PANEL_WIDTH * 10]; /* 系统时钟中断服务函数，设置为1ms中断一次 */ void systick_handler(void) { sgl_tick_inc(1); } void demo_panel_flush_area(sgl_area_t *area, sgl_color_t *src) { /* set flush windows address */ tft_set_win(area->x1, area->y1, area->x2, area->y2); SPI1_WriteMultByte((uint8_t*)src, (area->x2 - area->x1 + 1) * (area->y2 - area->y1 + 1) * sizeof(sgl_color_t)); /* 调用sgl_fbdev_flush_ready()函数，告诉SGL框架，刷新完成，可以继续处理下一帧处理 */ sgl_fbdev_flush_ready(); } void UART1_SendString(const char *str) { while (*str != '\0') { while ((USART1->SR & USART_SR_TXE) == 0); USART1->DR = (uint8_t)(*str++); } while ((USART1->SR & USART_SR_TC) == 0); } int main(void) { sgl_fbinfo_t fbinfo = { .xres = PANEL_WIDTH, .yres = PANEL_HEIGHT, .flush_area = panel_flush_area, .buffer[0] = panel_buffer, .buffer_size = SGL_ARRAY_SIZE(panel_buffer), }; // 注册日志设备，可选 sgl_logdev_register(UART1_SendString); // 注册Framebuffer设备 sgl_fbdev_register(&fbinfo); // 必须先初始化SysTick和屏幕设备，然后再初始化SGL框架 uart_init(); systick_init(); tft_init(); /* init sgl */ sgl_init(); while(1) { sgl_task_handler(); } return 0; }
编辑
sgl_config.h文件，修改内容如下：#define CONFIG_SGL_FBDEV_PIXEL_DEPTH 16 //颜色深度，这里是16位，即RGB565 #define CONFIG_SGL_FBDEV_ROTATION 0 //屏幕旋转角度，软件旋转，这里设置为0度，即不做旋转 #define CONFIG_SGL_FBDEV_RUNTIME_ROTATION 0 //屏幕实时旋转角度 #define CONFIG_SGL_SYSTICK_MS 10 //SGL图形刷新事件间隔，这里设置为10ms #define CONFIG_SGL_EVENT_QUEUE_SIZE 16 //事件队列大小，这里设置为16 #define CONFIG_SGL_DIRTY_AREA_NUM_MAX 16 //脏区域最大数量，这里设置为16 #define CONFIG_SGL_ANIMATION 1 //是否启用动画，这里启用动画 #define CONFIG_SGL_DEBUG 1 //是否启用日志，这里启用日志，项目发布时，请关闭日志 #define CONFIG_SGL_LOG_COLOR 1 //是否启用日志颜色，这里启用日志颜色 #define CONFIG_SGL_LOG_LEVEL 0 //日志等级，0为全部输出，1为错误输出，2为警告输出，3为信息输出，4为调试输出 #define CONFIG_SGL_OBJ_USE_NAME 0 //是否启用对象名称，这里不启用对象名称 #define CONFIG_SGL_FONT_COMPRESSED 1 //是否启用字体压缩，这里启用字体压缩 #define CONFIG_SGL_BOOT_LOGO 1 ///是否启用启动logo，这里不启用启动logo #define CONFIG_SGL_HEAP_ALGO lwmem //内存管理算法，这里选择lwmem #define CONFIG_SGL_HEAP_MEMORY_SIZE 10240 //内存大小，这里设置为10KB #define CONFIG_SGL_FONT_SONG23 0 //是否启用宋体23号字体, 默认关闭 #define CONFIG_SGL_FONT_CONSOLAS14 0 //是否启用Consolas14号字体, 默认关闭 #define CONFIG_SGL_FONT_CONSOLAS23 0 //是否启用Consolas23号字体, 默认关闭 #define CONFIG_SGL_FONT_CONSOLAS24 1 //是否启用Consolas24号字体, 默认开启 #define CONFIG_SGL_FONT_CONSOLAS32 0 //是否启用Consolas32号字体, 默认关闭 #define CONFIG_SGL_FONT_CONSOLAS24_COMPRESS 1 //是否启用Consolas24号字体压缩，这里启用字体压缩
2.配置编译选项¶

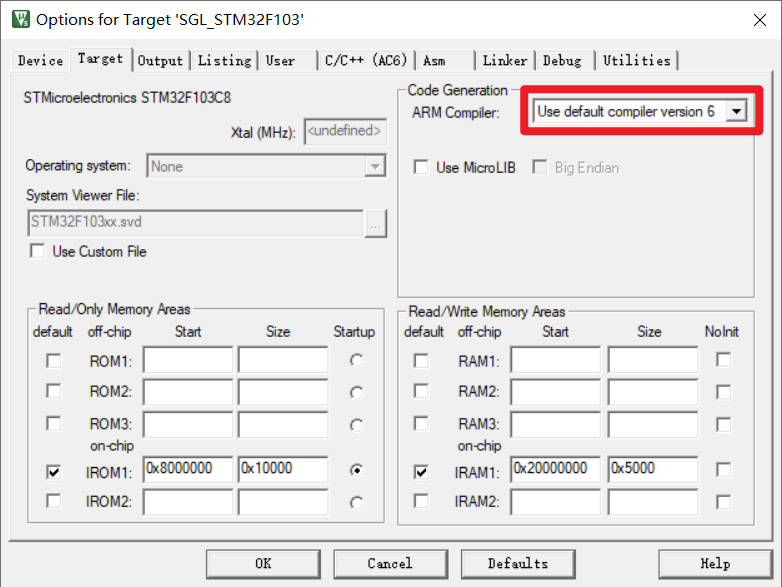

打开
Options for Target窗口，然后找到Target选项:
选择

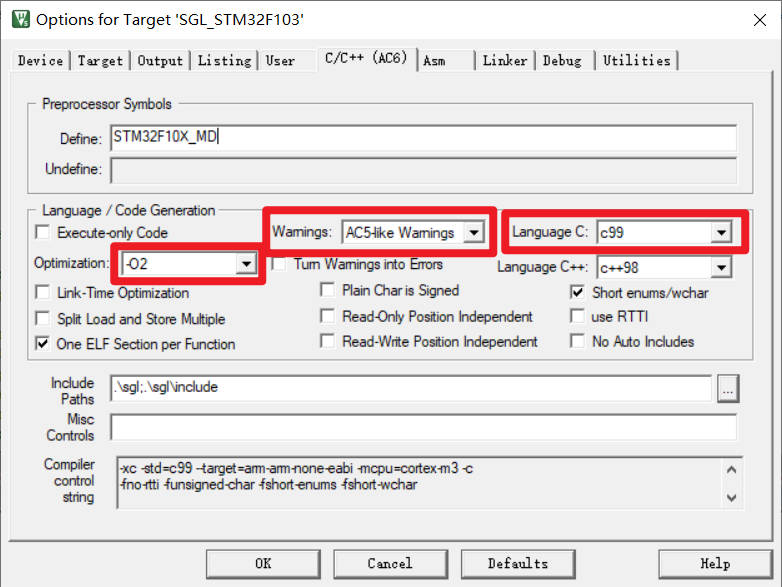

V6版本编译器点击
C/C++(AC6)选项`，然后选择如下配置：

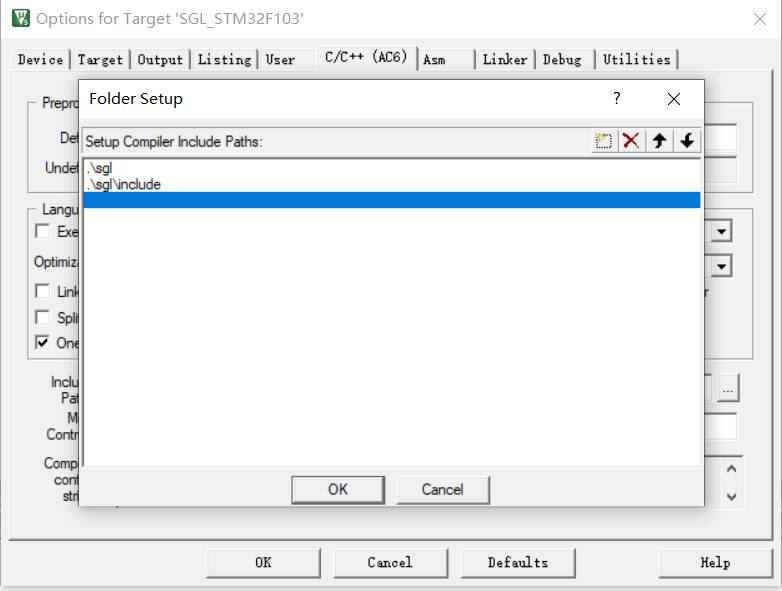

然后添加头文件路径，将
sgl/include添加到Include Path中，将sgl目录添加到Include Path中。
3.创建一个简单的demo¶
在main.c中添加如下代码：
int main(void)
{
...
uart_init();
systick_init();
tft_init();
// 必须先初始化SysTick和屏幕设备，然后再初始化SGL框架
sgl_init();
...
/* 添加一个按钮 */
sgl_obj_t *label = sgl_label_create(NULL);
sgl_obj_set_size(label, PANEL_WIDTH, 30);
sgl_obj_set_pos_align(label, SGL_ALIGN_CENTER);
sgl_label_set_font(label, &consolas24);
sgl_label_set_text(label, "Hello SGL!");
while(1) {
sgl_task_handler();
}
return 0;
}

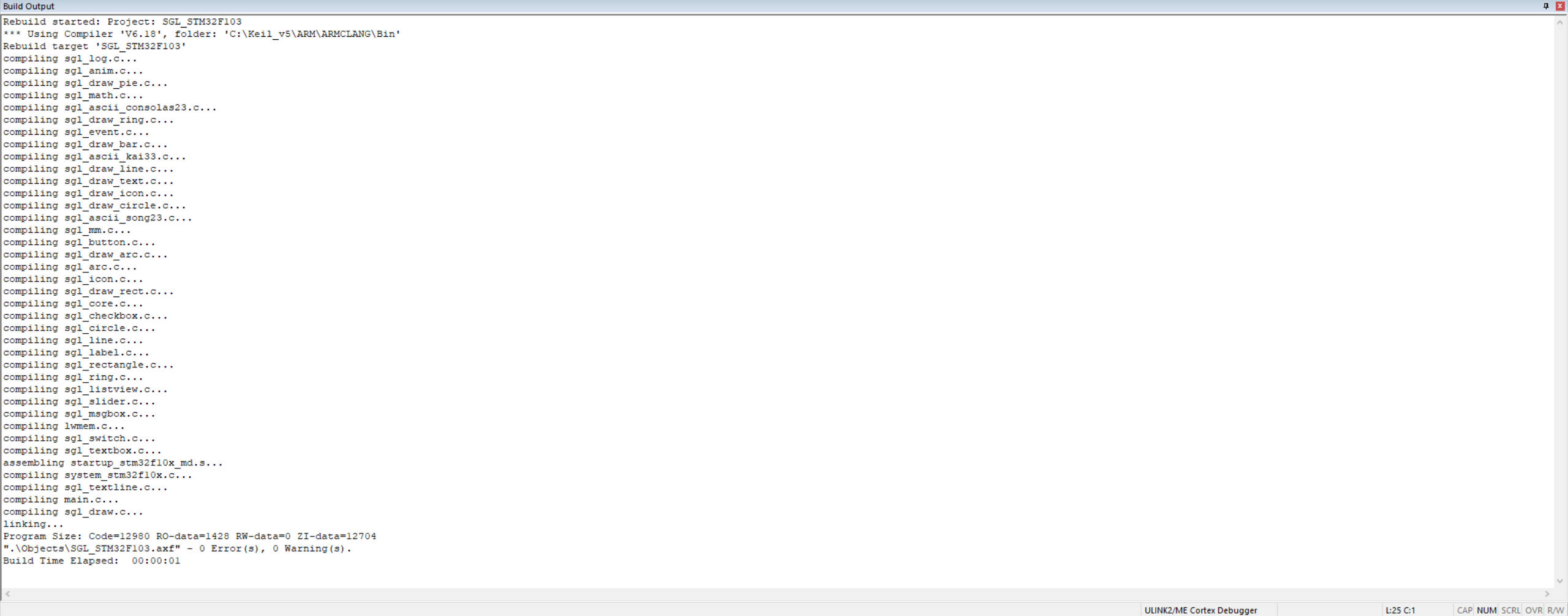

然后点击编译按钮，编译成功后，烧录到开发板中即可。
备注
如果发现颜色显示不正确，请查看屏幕驱动芯片手册，是否存在16位颜色交换模式，如果存在，可以使用下面两种方式任意一种解决：
修改
sgl_config.h文件，将CONFIG_SGL_COLOR16_SWAP定义为1，使用软件交换颜色查看屏幕驱动芯片手册，设置16位颜色交换模式。
触摸屏支持¶
SGL支持触摸屏，用户可以使用触摸屏来控制SGL的控件，例如点击按钮，滑动列表等等。触摸的底层对接有两种方式，一种是使用中断，一种是使用定时轮询，这里以定时轮询为例说明。 用户只需要在定时轮询函数中添加如下代码：
/* 定时轮询函数，一般设置10~30ms */
void touch_timer_handle(void)
{
bool pressed;
int16_t x, y;
/* 获取触摸屏的坐标和是否按下 */
pressed = touch_get_pressed();
x = touch_get_x();
y = touch_get_y();
/* 调用SGL的触摸事件处理函数 */
sgl_event_pos_input(x, y, pressed);
}
DMA双缓冲支持¶
SGL支持DMA双缓冲，用户可以使用DMA来提高图形刷新效率，用户需要使用双缓冲来避免屏幕闪烁，如下方式可使用双缓冲：
sgl_color_t panel_buffer1[PANEL_WIDTH * 10];
sgl_color_t panel_buffer2[PANEL_WIDTH * 10];
sgl_fbinfo_t fbinfo = {
.xres = PANEL_WIDTH,
.yres = PANEL_HEIGHT,
.flush_area = panel_flush_area,
.buffer[0] = panel_buffer1,
.buffer[1] = panel_buffer2,
.buffer_size = SGL_ARRAY_SIZE(panel_buffer1),
};
上面的代码中，panel_buffer1和panel_buffer2是双缓冲，并且panel_buffer1和panel_buffer2的buffer_size必须一致，buffer_size为缓冲区大小，这里设置为10行，即10行数据。
并且sgl_fbdev_flush_ready()函数在DMA完成中断处理函数中调用，如下代码：
void dma_complete_cb(void)
{
sgl_fbdev_flush_ready();
}
void panel_flush_area(sgl_area_t *area, sgl_color_t *src)
{
tft_set_win(area->x1, area->y1, area->x2, area->y2);
GPIO_WriteBit(SPI_DC_PORT, SPI_DC_PIN, 1);
//非阻塞函数
DMA_SendData_NoWait(src, (area->x2 - area->x1 + 1) * (area->y2 - area->y1 + 1)* sizeof(sgl_color_t));
}
LCD控制器方式¶
LCD支持直接向屏幕控制器显存直接写入数据，对于有LCD控制器的屏幕，可以直接向控制器的显存中写数据，这样不需要再进行DMA拷贝，从而提高效率，使用方法如下：
在配置文件中添加如下配置：
#define CONFIG_SGL_USE_FBDEV_VRAM 1
这里的CONFIG_SGL_USE_FBDEV_VRAM为1表示使用LCD控制器方式
注册Framebuffer设备，代码如下：
void lcd_flush(sgl_area_t *area, sgl_color_t *src)
{
你需要刷新LCD，这里省略代码
// 通知SGL刷新完成
sgl_fbdev_flush_ready();
}
sgl_fbinfo_t fbinfo = {
.xres = PANEL_WIDTH,
.yres = PANEL_HEIGHT,
.flush_area = lcd_flush,
.buffer[0] = lcd_addr, //这里指向LCD的显存地址
.buffer_size = LCD_WIDTH * LCD_HEIGHT,
};
// 注册Framebuffer设备
sgl_fbdev_register(&fbinfo);
